DECOUPE LASER TUBE

Vidéos

Le Laser tube offre de nouvelles possibilités dans la transformation du métal.

1/ PAS D'OUTILLAGE

Que ce soit pour un simple perçage cylindrique, ou une découpe plus complexe, aucun investissement n'est nécessaire. La découpe laser tube est aussi appréciée dans les phases prototypes ou elle permet de tester plusieurs solutions à moindre coût.

2/ UNE GRANDE LIBERTE DANS LES GEOMETRIES

On peut désormais presque tout imaginer. Certaine découpes réalisées avec un laser tube sont même impossible à réaliser en usinage.

3/ DES ASSEMBLAGES SIMPLIFIES

Des découpes réalisées dans deux pièces permettent de les pré-assembler. Dans certain cas, il est même possible de s'affranchir du soudage. Le laser tube ouvre de nouvelles possibilité.

4/ DES TEMPS DE CYCLE TRES PERFORMANTS

En plus de l'économie d'outillage, les temps de cycle des découpe laser tube sont proches de ceux des machines de coupe seul, le coût de la pièce réalisée en laser tube est donc inférieur à celle réalisée en coupe + reprise poinçonnage.

5/ QUALITE ET PROPRETE

Une coupe nette, sans bavures et sans copeaux, garantie d'une propreté pour des opération de cintrage et de formage. La technologie laser tube permet de travailler dans un environnement plus propre.

6/ PRECISION ET REPETABILITE

La finesse du laser combiné avec la précision des asservissements permettent de garantir des intervalles de tolérances de +/-0,1mm. Le laser tube offre une précision inégalée par les autres procédés de transformation

Coupe de Profils ouvert

Coupe de tubes carrés et rectangles

Coupe de section ronde maxi 140mm

Coupe de profils spéciaux

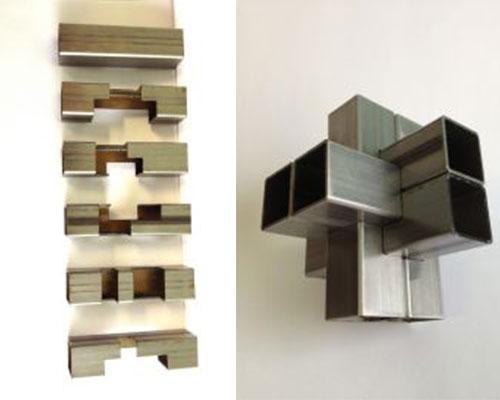

Exemple d'application du laser tube : Le casse de tête de la croix de marseille ou croix de charpentier

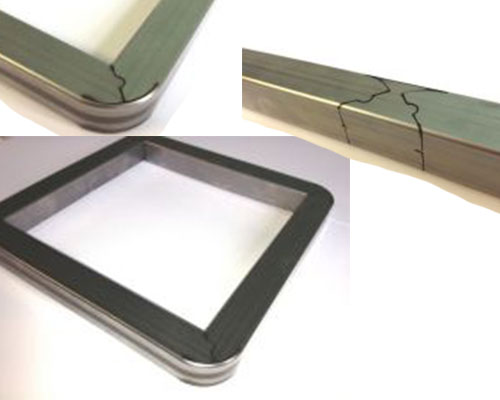

Un cadre réalisé par le laser tube à partir d'un seul tube, sans soudure
Une découpe spéciale permet au laser tube de réaliser un cintre avec un rayon intérieur nul
Quatre découpes dans un tube et le laser tube crée un cadre.

Tubes et normes

Il existe différentes formes de tubes et différentes matières, des normes permettent de définir les spécifications dimensionnelles et chimiques.

Tube acier

Autrefois appelés tarif 1,2, et 3 les tubes en aciers ont été ensuite définis par une norme expérimentale XPA 49646 et sont maintenants caractérisés par la norme NF EN 10305

Le tube le plus utilisé dans le cintrage s'appelait 102 ou tarif 2, cette dénomination bien qu'officiellement abandonnée reste utilisée par de nombreux professionnels.
Les normes allemandes ont aussi été longtemps utilisées, le 102 correspondait à la DIN 2394
le 102 est aujourd'hui du NF EN 10305-3

La norme NF EN 10305 défini les tubes en acier soudés et sans soudure.

10305-1 : tube acier de précision sans soudure à usage mécanique (ancien TU37B BK)

10305-2 : tube acier de précision soudé et étiré à froid (tube soudé rééitiré : TSE)

10305-3 : tube acier de précision soudé (ancien XPA 49646 ou 102 ou tarif 2)

10305-4 : tube acier de précision sans soudure à usage hydraulique apte au cintrage (ancien TU37B NBK)

10305-5 : tube acier de précision soudé de section carré ou rectangulaire (ancien XPA 49646 ou 102 ou tarif 2)

NF EN 10210 : Tube de construction formés à chaud, non décapés

NF EN 10216 : Tube acier sans soudure pour transport de fluide

NF EN 10219 : Tube de construction formés à froid, non décapés

Tube inox

NF 49647

Tube aluminium

NF EN 754 ET NF EN 755 : Aluminium et alliage d'aluminium Barres et tubes etirés

NF EN 1592 : Alluminium et alliage d'aluminium Tube électrosoudés HF

Vidéos

Vidéo d'un LASER TUBE en cycle sur tube carré en acier 60x60x1,5

Vidéo du changement de série sur le laser tube adige LT722

Moins d'une minute, sans aucune intervention humaine. le laser tube LT722 permet de des tailles de lot extrêment réduites grace à une automatisation pousée à l'extrême

LASER TUBE et profils ouverts

Comme son nom l'indique le laser tube coupe les tube de toutes sections, mais aussi les profils ouverts. Cornière, profils en U, en L, et mêmes profils spéciaux

LASER TUBE tube 138x1,5

Notre laser tube permet de couper jusqu'au diamètre 140mm sur tube rond et 120x120 en tube carré

Laser tube et recherche de cordon de soudure

Notre laser tube est équipé d'un dispositif de recherche du cordon de soudure. Cette fonction permet de positionner les découpes toujours de la même façon par rapport au cordon de soudure.

Laser tube : reduction des chutes

Notre laser tube intègre un cycle spécial qui permet virtuellement de réduire les chutes à 0.
Cette vidéo montre comment la lunette se déplace pour couper derrière la lunette alors que la coupe se fait normalement devant la lunette

Laser tube : Profils spéciaux

Grace à notre laser tube nous pouvons aussi couper des profils spéciaux : elliptique ou de formes diverses

Laser tube : Profils spéciaux

Grace à notre laser tube nous pouvons aussi couper des profils spéciaux : elliptique ou de formes diverses

LASER TUBE tube 65x6

Cette vidéo illustre la possibilité de couper du tube très forte épaisseur en acier

Video d'une découpe laser sur un tube acier d'épaisseur 1,5mm

Comme on peut le constaster sur cette vidéo la vitesse d'exécution est impressionnante. Le Laser tube s'impose désormais comme le moyen le plus performant même pour des réalisations simples.
